JC5 Getriebe und Geschwindigkeitsgeber - Hinkey - 07.09.2024
Hallo Freunde, speziell unsere Elektrick-Freaks unter Euch,
ein Espace Freund brauchte Getriebe für den 2L, 16v hatte aber keinen Getriebecode auf seinem Getriebe finden können. Hat jetzt von mir ein JC5/Code 119 Getriebe OHNE Geschwindigkeitssensor bekommen, da ich nicht wusste das sein Getriebe diesen hat. Lange Rede, kurzer Sinn: Alex (Patchworker) sagte, es gab mal einen Beitrag im alten Forum, in dem man die 3 Kabel verlängert und an das ABS Steuergerät im Fahrgastraum legt. Wer bitte weiß an welche Pins/Kabel diese 3 Kabel eingeschleift werden müssen, möglichweise existiert ein Bild, Plan etc.
Danke erst einmal für eure Hilfe.
Gruß Hajo
RE: JC5 Getriebe und Geschwindigkeitsgeber - yew5 - 07.09.2024
(07.09.2024, 12:50)Hinkey schrieb: ... in dem man die 3 Kabel verlängert und an das ABS Steuergerät im Fahrgastraum legt.
Hi Hajo
das ABS-Steuergerät ist doch auf der Fahrerseite, aber eher im Bereich Motorraum .... grob gesagt, unterhalb der Batterie
Die einzigen Steuergeräte, die IM Fahrgastraum liegen, sind doch die BII und das Airbag-Steuergerät
Ja, die Getriebenummer ist schon sehr sehr versteckt und wird oft komplett übersehen.

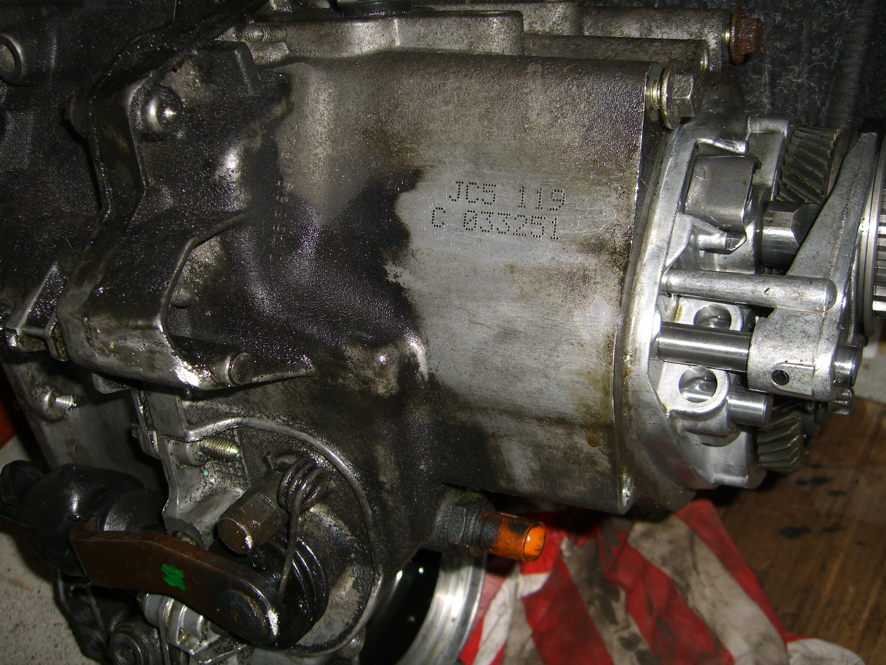

Hier noch ein Bild zur genauen Lage
Gruß Rainer
RE: JC5 Getriebe und Geschwindigkeitsgeber - eddy - 07.09.2024
(07.09.2024, 12:50)Hinkey schrieb: da ich nicht wusste das sein Getriebe diesen hat.moin
Es gibt Fahrzeuge mit Geschwindigkeitssensor und ABS? Ich kenne nur Geschwindigkeitssensor oder ABS.
RE: JC5 Getriebe und Geschwindigkeitsgeber - Hinkey - 08.09.2024
Moin Freunde,
@Rainer, habe mich komplett vertan mit dem Begriff "Fahrgastraum", natürlich sitzt der ABS-Block im Motorraum. Ich weiß um die verschiedenen Getriebenummern, aber nicht der Kumpel. Er behauptet steif und fest es gäbe keine Bezeichnung auf seinem Getriebe und daher könnte er mir diese auch nicht nennen. Es ist aber definitiv ein JEON (2l, 16v) aus 1998 in kurzer Form. Mehr Info hatte ich nicht. Das sein Getriebe noch einen Eingang für den Geschwindigkeitssensor hat, konnte er mir nicht sagen weil er es nicht besser wusste, ich aber auch nicht zu diesem Zeitpunkt.
@Eddy, doch gibt es und zwar wurde der Geschwindigkeitssensor erst mit den Modellen in 2000 weggelassen und somit Signale/Geschwindigkeit, nur noch am ABS abgenommen. Also 2 Ausführungen von Getriebe für den 2l, 16v. Daher das jetzige Problem, weil ich dieses auch nicht wusste.
Hilft alles nichts, wollen nur helfen. Stecker am Geschwindigkeitssensor zeigt 3 Kabel. Gehe mal davon aus, 1. Masse, 2. Strom/Spannung, 3. Signal zum ECU? Habe aber nur die Stromlaufpläne für den JE ab 2000, da gibt es diesen Sensor nicht mehr. Gehe ich richtig in der Annahme, das das Signal für Geschwindigkeit in der Regel am vorderen, linken Rad abgenommen wird? Dann müsste man nur wissen, welches von den 3 Kabeln ist für was.
Laut Rotwein schlürfenden Ingenören
(hihi) ist in den N.T.s NO= Noir/schwarz/Masse, BA=Blanc/weiß/Signal und das dritte? ...weiss ich nicht, weil mir der Kumpel bis Dato nicht einmal die Farben der 3 Kabel mitgeteilt hat. Laut N.T. ist RG=Rouge/rot/12V Dauerstrom und JA=Jaune/gelb/12v immer geschaltetes Plus
... aber wer kann Ihnen schon trauen??? ..wissen wir doch alle wohl besser oder?Eigentlich sollte es mir egal sein, Getriebe verkauft, laut seiner Info passt es (fast), Rest ist sein Ding, aber er ist ein Espace-Freund und will die Espe nicht aufgeben. Es gibt ja auch eine Lösung, resp. gab im alten Forum.
Gruß Hajo

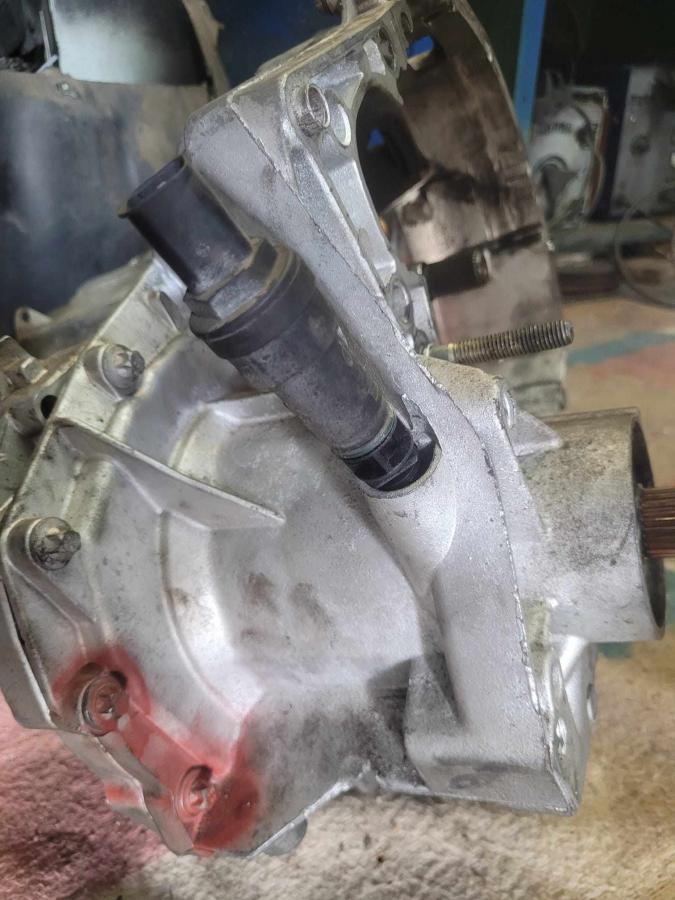

Getriebe mit Sensor
RE: JC5 Getriebe und Geschwindigkeitsgeber - yew5 - 08.09.2024
Hi Hajo
hab gestern beim Stöbern nur noch das bezüglich Geschwindigkeit gefunden, aber ich weiß jetzt nicht, ob die Fahrzeuge von 1998 schon eine BII drin hatten
Bezüglich ABS-Block .... müsste ich noch weiter schauen
... das einzige, was ich mir noch notiert habe, allerdings zum MSG Sirius 32 ....
Pin 52 ABS-Steuergerät
Pin 53 ABS-Steuergerät / Geschwindigkeitsanzeige
Gruß Rainer
RE: JC5 Getriebe und Geschwindigkeitsgeber - Hinkey - 08.09.2024
Moin Rainer,
Mani Honeder in AT hat noch Stromlaufpläne (NT´s) für die Jahre 98/99, habe ihm diese gerade abgekauft, schickt er mir Morgen zu, kann man ja immer gut gebrauchen. Warte auch noch auf Rückmeldung des Kumpels wegen der 3 Kabelfarben. Ja "Sirius 32" ECU`s sind eigentlich in fast allen JE`s verbaut, hatte ja bei meinem die WFS rausnehmen lassen, ist auch Sirius 32.
Übrigens ist im NT 8163A/2000 "Zentralelektronik" auf Modul MOT (blauer Stecker 26 Pins) ebenfalls an Pin 17 "Info Geber Fahrgeschwindigkeit" belegt.
Gruß Hajo
RE: JC5 Getriebe und Geschwindigkeitsgeber - yew5 - 08.09.2024
Hi

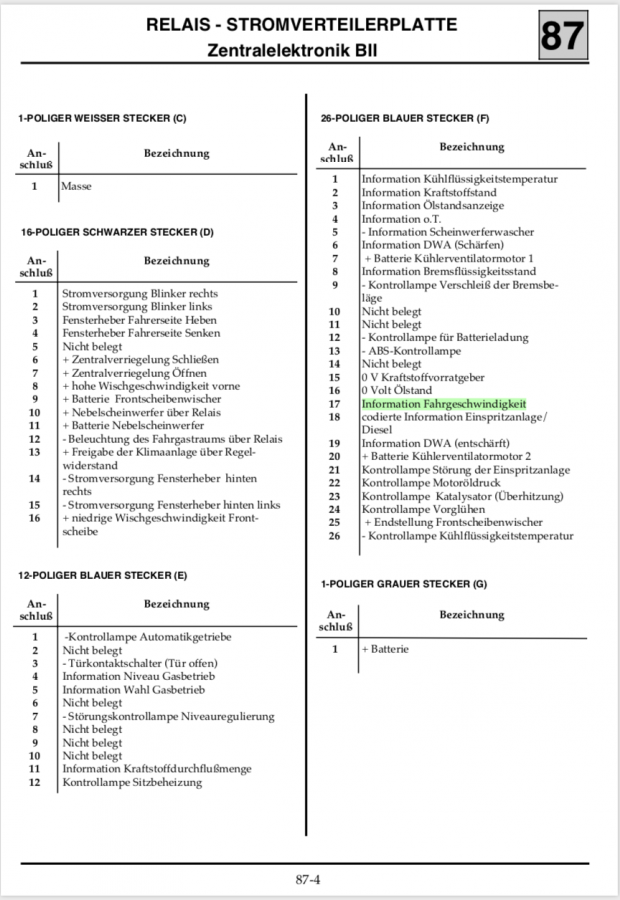

das Bild von mir war aus "NT3028A Zentralelektronik BII"
Gruß Rainer
RE: JC5 Getriebe und Geschwindigkeitsgeber - eddy - 08.09.2024
moin
3239A ABS Bosch 5.3 mit Tachofunktion und 3041A mit und ohne Tachofunktion
RE: JC5 Getriebe und Geschwindigkeitsgeber - Hinkey - 09.09.2024
Hallo Eddy,
NT3239A in englisch hab ich gefunden bei den Matra-Freunden in DK. Bei 3041A gibt der Gockel nichts aus. Bin aber leider noch nicht ganz schlau draus geworden zumal die älteren JE ja noch XR25 Koffer benötigen.
ABS Diagramm im 3239A ist aber fast identisch mit dem aus NT 8163A/2000, lediglich das Steuergerät/Tempomat ist mit drin. Hilft mir aber nicht weiter weil auch hier nicht erkennbar wo das Signal des Sensors vom Getriebe eingeschleift wird/werden kann.
Gruß Hajo
RE: JC5 Getriebe und Geschwindigkeitsgeber - eddy - 09.09.2024
moin
Pin 3 am Getriebesensor und Pin 22 am ABS sind das Geschwindigkeitssignal. Nicht alle ABS unterstützen das Signal und der richtige Tachometerindex muss programmiert werden.
