Anklickbar ein lausiger scan der Stromlaufpläne für den J63 in einem PDF-Container.
Die kleinen Geräte- Kabel- und Steckerkennzeichnungen sind leider so gut wie alle nicht entzifferbar.
Wer besseres hat: Gerne bei mir melden.

Daraus per OCR entnommen: Stromlaufplan-Gerätenummern und deren Bedeutung im Espace J63

Grundsätzliches zu dem Schaltbildern/Schaltplänen:

Eine Anzahl Schaltpläne, die sich auf die neueren Espace-Modelle beziehen, folgen auf den nächsten Seiten, welche einen Querschnitt der Stromlinienführung des Fahrzeuges geben, jedoch möchten wir darauf hinweisen, dass es aufgrund der vielen Varianten unmöglich ist auf alle Fahrzeuge und Stromabschnitte einzugehen. Schaltpläne liest man folgendermassen:

• In der oberen linken Ecke der Schaltpläne steht immer “Type”. Diese Bezeichnung weist auf die Karosserie hin und ist immer “J” oder “S”

• Unterhalb “Type” steht “Eng”. Der Bezeichnung ist entweder “All types” (alle Motoren) oder ein Code beigesetzt (zum Beispiel D, 4 oder 5 für Diesel, 7 für Vierzylinder oder 8 für V6).

• In der zweiten Linie in der Mitte steht “Equip:’’, gefolgt in einigen Fällen von einem Buchstaben mit einer Zahl.
  Diese Angabe bezieht sich auf die Ausstattungsvariante und hat die folgende Bedeutung bei der Serie II (Phase II, J63):
  E1 für RN-Modelle,
  E2 für RT-Modelle,
  E3 für RX-Modelle.

• In der Mitte der oberen Linie ist das betreffende Stromabnehmer- oder Stromverbrauchersystem angegeben, z.B. Nebelschlussleuchten, Scheinwerfer, Zündung, usw.

• Alle Schaltpläne sind oben rechts mit “GHI” (Zulassungsland) und “X63”  (Renault Espace) bezeichnet, welche keinen Einfluss auf den eigentlichen Schaltplan haben.


• AEI Elektronische Zündung

• Alim Stromzufuhr

• Cig. Zigarrenanzünder

• +APC (APrès Contact) Nach dem Zündschloss ("Zündplus", die teutonische "Klemme 15" nach DIN 72552, siehe Klemmenbezeichnung KFZ - Wikipedia)

• ARD Hinten rechts

• ARG Hinten links

• AV Vorn

• +AVC (AVant Contact) Vor dem Zündschloss  ("Dauerplus", die teutonische "Klemme 30")

• Bat. Batterie

• CDE Schalter

• CPE Türschlösser, elektr,

• CTR Schalter

• DG/DD Links/Rechtsienker (franz. Direction de conduite Gauche/Droite)

• Dim. Abblendlicht

• Ela Scheibenwischer, hinten

• EPJ Scheinwerferreinigung

• EPP Kennzeichenleuchten

• F.A.M. Handbremse

• F.R. Rückfahrleuchten

• Hay Heckklappe

• LVE Elektrische Fenster

• Mot. Motor

• Pav. Schiebedach

• Plaf Innenleuchte

• PDB Armaturenbrett

• Racc. Kabelverzweigung

• Rel Relais

• + S Zubehör +”

• T.T. Alle Modelle

• TUP Bremsklotzverschleiss

• T° Temperatur

• LARC Beh. Heckscheibe


Stromlaufplan-Gerätenummern und deren Bedeutung im Espace J63


Geräte- Benennung
nummer
----------------------------------------
1 Nur für Fahrschulfahrzeuge
2 Batterieabsperrschalter
3 Tachograph
4 Türschliessschalter, rechts
5 Türschliessschalter, links
6 Elektronisches Modul, Klimaanlage
7 Widerstand für (7)
8 Leitungsdruckfühler (Autatron)
9 Magnetschaltventil
10 1. Gangschalter
11 Getriebeeinrückschalter
12 Masserelais, Abblendlicht
13 Rückstellschalter
14 Türschliessschalter, hinten
15 Warnleuchte, Türverschliessung, hinten
16 Verstellmagnetschalterrelais
17 Temperaturschalter für Einspritzverstellung der Einspritzpumpe
18 Temperaturfühler
19 Elektronisches Thermostat
20 Aschenbecherbeleuchtung,
21 Alarmanzeige
22 Gasstütze der Heckklappe
23 Relais für Tür- und Heckklappenverschliessung
24 Sensor für ABS
25 Türöffnungsmotor, rechts
26 Türöffnungsmotor, links
27 Abschaltrelais für Kühlungsventilator
28 Türschliessrelais, rechts
29 Türschliessrelais, links
30 Warndiode, Türverschliessung
31 Diode, Nebelschlussleuchte
32 Diode, Aktivkohlebehälter
33 Zeitrelais für elektronischen
34 Deckenleuchten
35 Sensor, Niveauregulierung
36 Kompressor für Niveauregulierung
37 Zentrales Steuergerät für
38 Steuergerät für Scheinwerfereinziehung
39 Regelmotor für Scheinwerfereinziehung, rechts
40 Regelmotor für Scheinwerfereinziehung, links
41 Computer für Niveauregulierung
42 Regel-Computer für EGR Steuerventil
43 Warnleuchte, Startvorrichtung
44 Warnleuchte, Sitzheizung
45 Schaltgerät für Startvorrichtung
46 Kaltstart-Schaltventil
47 Anzeigegerät für Motorölstand
48 Rechtes Fernlicht
49 Linkes Fernlicht
50 Rechtes Abblendlicht
51 Linkes Abblendlicht
52 Schlüssel für Alarm
53 Diode für Lüftereinheit
54 Filter für Scheibenwischermotor (Radioentstörung)
56 Widerstandsschalter, Beleuchtung
57 Ventilatorrelais
58 Limitschalter
59 Luftverteilermotor
60 Entfrostermotor
65 Relais für Scheinwerfereinzug
101 Zigarrenanzünder
102 Zündverteiler
103 Drehstromlichtmaschine
104 Lenkschloss/Zündschloss
105 Signalhupe
106 Signalhupe (Elektro-pneumatisch)
107 Batterie
108 Zündspule
109 Bord-Computer
110 Bremsdruckregelgerät
111 Zündungsteuerteil
112 Zeitschalter, hinterer Scheibenwischer
113 Zeitschalter, Windschutzscheibenwischer
114 Abblend- Aufblendrelais
115 Steuerteil für elektrische
116 Zeitsteuerung für Scheinwerferwaschanlage
117 Warnsummer, Licht eingeschaltet
118 ABS-Computer
119 Computer, Getriebeautomatik
120 Einspritz-Computer
121 Schalter, Nebelschlussleuchte
122 Schalter, Nebelleuchten
123 Türschliessschalter
124 Heizungsschalter
125 Schalter, Warnblink- Rundumblinkanlage
126 Schalter, Kaltluftgebläse
127 Schalter, Scheibenwischer,
128 Schalter, beheizte Heckscheibe
129 Regelschalter, Schaltstufen,
130 Fensterschalter, hinten
131 Fensterschalter, hinten
132 Fensterschalter, vorn links
133 Fensterschalter, vorn rechts
134 Schalter, Rückblickspiegel
135 Sperrschalter, Fensterbetätigung, hinten
136 Betätigung, Startvorrichtung
137 Blinkrelais
138 Sperrschalter, rechte Hintertür
139 Sperrschalter, linke Hintertür
140 Sperrschalter, linke Vordertür
141 Sperrschalter, rechte Vordertür
142 Sperrschalter, Heckklappe
143 Sensor, Behälter der Scheibenwaschanlage
144 Sensor, Kühlmittelanzeige
145 Wischer-Kombischalter
146 Klopfsensor (Motor)
147 Atmosphärendrucksensor
148 Öldruckgeber
149 Oberer Totpunkt (O.T.)-Geber
150 Sensor, ABS, hinten rechts
151 Sensor, ABS, hinten links
152 Sensor, ABS, vom rechts
153 Sensor, ABS, vom links
154 Schalter, Heckklappe
155 Schalter, Rückfahrleuchte
156 Schalter an Handbremse
157 Bremspedalschalter
158 Vollastschalter
159 Leerlaufschalter
160 Bremslichtschalter
161 Schalter, Handschuhkastenleuchte
162 Luftströmungsmesser
163 Anlasser
164 Kaltluftgebläse
165 Kofferraumleuchte
166 Kennzeichenleuchte, rechts
167 Kennzeichenleuchte, links
168 Handschuhkastenleuchte
169 Magnetschaltventil, Abgasrückführung
170 Magnetschaltventil,
171 Schalter, Klimaanlage
172 Schlussleuchte, rechts
173 Schlussleuchte, links
174 Nebelschlussleuchte, rechts
175 Nebellschlussleuchte, links
176 Nebelleuchte, rechts
177 Nebelleuchte, links
178 Türschalter, hinten rechts
179 Türschalter, hinten links
180 Türschalter, vom links
181 Türschalter, vom rechts
182 Rückfahrleuchte, rechts
183 Rückfahrleuchte, links
184 Seitenleuchte, rechts
185 Seitenleuchte, links
186 Lenkhilfspumpe (Servolenkungspumpe)
187 Heizungsgebläse
188 Kühlungsventilatormotor
189 Lautsprecher, hinten rechts
190 Lautsprecher, hinten links
191 Lautsprecher, vom rechts
192 Lautsprecher, vom links
193 Einspritzventil Nr. 1
194 Einspritzventil Nr. 2
195 Einspritzventil Nr. 3
196 Einspritzventil Nr. 4
197 Einspritzventil Nr. 5
198 Einspritzventil Nr. 6
199 Kraftstoffuhr
200 Beheizte Heckscheibe
201 Fensterschalter, hinten
202 Fensterschalter, hinten
203 Fensterschalter, vom links
204 Fensterschalter, vom rechts
205 Druckschalter
206 Druckschalter, Klimaanlage
207 Bremsflüssigkeitsschalter
208 Elektronisches Steuergerät
209 Hupen- und Lichtschalter
210 Zeituhr
211 Scheibenwischermotor, hinten
212 Scheibenwischermotor, vorn
213 Vordere Innenleuchte
214 Hintere, rechte Innenleuchte
215 Hintere, linke Innenleuchte
216 Verschleissanzeige, Bremsklötze, vom rechts
217 Verschleissanzeige, Bremsklötze, vom links
218 Kraftstoffpumpe
219 Pumpe, Scheinwerferreinigung
220 Pumpe, Heckscheibenwaschanlage
221 Pumpe,
222 Drosselklappen-Potentiometer
223 Leerlauf-Potentiometer
224 Druckschalter, ServoDane dose
225 Diagnosestecker
226 Scheinwerfer, rechts
227 Scheinwerfer, links
228 Leerlaufregelmotor
229 Hupenrselais
230 Relais, Nebelschlussleuchte
231 Relais, Nebelleuchten
232 Relais, Anlasser
233 Relais, Kaltiuftgebläse
235 Relais, beheizte Heckscheibe
236 Relais, Kraftstoffpumpe
237 Relais, Doppeischeinwerfer
238 Sperrelais, Einspritzung
239 Elektrischer Spiegel, links
240 Elektrischer Spiegel, rechts
241 Widerstandsschalter, Instrumentbeleuchtung
242 Lambda-Sonde
243 Ölstandsgeber
244 Sensor, Kühlmittel
245 Sensor, Aussentemperatur
246 Elektrische Abstellung
247 Armaturenbrett
248 Temperaturschalter, Ventilator
249 Infrarot-Transmitter
250 Drehzahl-Sensor
251 Temperaturschalter
252 Radiotelephonfilter
253 Lautsprecher, vor rechts
254 Lautsprecher, vom links
255 Rechte Blinkkontrolleuchte
256 Linke Blinkkontrolleuchte
257 Vorglüheinrichtung
258 Vorglühkerzen
259 Temperaturschalter
260 Sicherungskasten
261 Autoradio
262 Ventilator, Klimaanlage
263 Schalter, Scheibenwischer,
264 Türschlosszeitschalter
265 Kartenleselampe
266 Drosselklappen/Leerlaufschalter
267 Wiederholblinkleuchte,
268 Wiederholblinkleuchte, links
269 Leerlaufabsperrung
270 8°-Temperaturschalter
271 Thermistor
272 Sensor, Lufttemperatur
273 Sensor, Motordrehzahl
274 Schaltventil, Klimaanlage
276 Schalter, Fensterbetätigung
277 Warneinrichtung, Birnenausfall
278 Klopfsensor, Nr. 2
280 Elektronische Zündanlagenunterbrechung
281 Relais, Abblendlicht
282 Tankdeckelverschluss
283 Zusatzkraftstoffpumpe
284 Wischermotor, Scheinwerfer, rechts
285 Wischermotor, Scheinwerfer, links
286 Schalter, Heckscheibenwascher
287 Relais, Zündspulenwiderstand
288 Relais, Beleuchtung
289 Relais, Standleuchten
290 Relais, Abblendlicht
291 Magnetventil, Vergaser
292 Relais, Instrumentenbeleuchtung
293 Stromzufuhr
294 Zeitschalter, Heckscheibe
295 Warnleuchtengerät
296 Relais, Nebelleuchten
297 Vordere Nebelleuchten
298 Heizung
299 Anschlussleiste
300 Hintere Innenleuchte
301 Relais, Pumpe, ABS
302 Relais, Lenkhilfspumpe
303 Beleuchtung, Gangwählhebel
304 Schiebedach
305 Schaltventil, Verstellkorrektur
306 Temperaturschalter
307 Masse, Zubehör
309 Mehrfunktion-Summer
310 Strom-Modul, Einspritzung
311 Zeitschalter, Innenleuchte
313 Relais, Tachometer
314 Relais, Scheinwerferreinigung
315 Relais, Scheibenwischer,
316 4°-Zündanlage
317 Schalter, Schiebedach
318 Vergaserbeheizung
328 Innenleuchte, vom links
329 Innenleuchte, vom rechts
330 Zigarrenanzünder, hinten
331 Tempo-Regulierung
332 Schalter, Fensterbetätigung
333 Schalter, Sitzgurt
334 Thermal-Stromkreisunterbrecher
335 Relais, Kühlungsventilator
336 Relais, Kühlungsventilator
337 Relais, Kühlungsventilator
338 Turbo-Druckregler
339 Kaltstart-Einspritzer
340 Temperaturschalter
341 Leerlaufregelventil
342 Sicherheitsschalter, Turbo
347 Radioanschluss
349 Zündschalter
350 Verschleissanzeige, Bremsklötze, hinten links
351 Verschleissgrenze, Bremsklötze, hinten rechts
361 Hydrauliksteuerung, ABS
362 Batterie-Plusanschluss
370 Widerstand, Scheinwerfer
379 Schnell-Leerlauf-Relais
381 Vergaser
382 Relais, Ansaugkrümmer
383 Temperaturschalter, Ansaugkrümmer
384 Ansaugkrümmervorheizung
389 Mittlerer Lautsprecher
394 Elektrische Antenne
396 Drosselklappenschalter
402 Öldruckschalter
406 Temperaturschalter, Glühkerzen
409 Relais, Lenkhilfspumpe
410 Leerlaufabsperrelais
412 Magnetschalter, Schnellleerlauf
414 Sensor, Wasser im Kraftstoff
415 Schaltventil, Scheinwerferreinigung
421 Kupplungspedaischalter
425 ABS-Anschlussleiste
428 Bosch-ABS-Relais
429 Bosch-ABS-Zusatzreiais
430 Bosch-ABS-Diode
432 ABS-Hauptrelais
435 ABS-Schieberventileinheit
438 Motorhaubenschalter
439 ABS-Computer-Relais
441 Automatisches Getriebe
444 Kartenleselampe
450 Relais, Kraftstoffvorwärmung
451 Temperaturschalter, Kraftstoffvorwärmung
454 Innenleuchtenschalter
458 Nebel- und Nebelschlussleuchte
462 Kennzeichenleuchte
467 Relais, Aussenbeleuchtung
485 Mehrfunktionsschalter
486 Sitzgurtschalter, rechts
504 Leseleuchte, hinten rechts
505 Leseleuchte, hinten links
506 Steckdose
507 Mehrfunktionsschalter
508 Kofferraumleuchte, rechts
509 Kofferraumleuchte
512 Schalter, Kartenleseleuchte
519 Türleuchte, vom links
520 Türleuchte, vorn rechts
521 Türleuchte, hinten rechts
522 Türleuchte, hinten links
523 Türleuchte, Vordertür links
524 Türleuchte, Vordertür rechts
525 Türleuchte, Hintertür, rechts
526 Türleuchte, Hintertür, links
537 Korrekturmotor, linker Scheinwerfer
538 Korrekturmotor, rechter Scheinwerfer
539 Schalter, Motorraumleuchte
541 Schminkspiegel
542 Teile der elektronischen Niveauregulierung
543 Teile der elektronischen Niveauregulierung
544 Teile der elektronischen Niveauregulierung
545 Teile der elektronischen Niveauregulierung
546 Teile der elektronischen Niveauregulierung
547 Teile der elektronischen Niveauregulierung
548 Teile der elektronischen Niveauregulierung
549 Teile der elektronischen Niveauregulierung
550 Teile der elektronischen Niveauregulierung
551 Teile der elektronischen Niveauregulierung
552 Teile der elektronischen Niveauregulierung
553 Teile der elektronischen Niveauregulierung
554 Teile der elektronischen Niveauregulierung
555 Teile der elektrischen Radaufhängung
556 Teile der Betätigung der Heckklappe
557 Teile der Betätigung der Heckklappe
558 Teile der Betätigung der Heckklappe
559 Teile der Betätigung der Heckklappe
560 Teile der Betätigung der Heckklappe
562 Einstellschalter, Scheinwerfer
563 Ventilator, Ölkühler
564 Relais für Ventilator
584 Sensor für Schwungradstellung
586 Schalter, Warnblink- Rundumblinkanlage
589 Einspritzpumpe
590 Alarmschalter
591 Temperaturschalter, KataIysator
594 Warnleuchte, Katalysator
597 Sicherungsdose, Motor
600 Heizungsgebläsemotor
602 Relais, Rückfahrleuchten
610 ABS-Diagnoseschalter
611 Windschutzscheibenheizung, links
612 Relais, Entfrostung, Windschutzscheibe, links
630 Windschutzscheibenheizung, rechts
632 Glühkerzen 1 und 3
633 Glühkerzen 2 und 4
646 Relais, beheizte Heckscheibe
647 Beheizte Heckscheibe
655 Sensor, Motordrehzahl
688 Sensor, Ölstand und Temperatur
703 Relais, Fensterbetätigung
704 Summer, Motorhaube
933 Öltemperaturgeber

Have fun...

--
Tom

Grüß euch,

meinem 21er hat´s die Kopfdichtung durchgeblasen. (unbemerkter Kühlwasserverlust durch durchgerostetes Rohr)

Hab den Kopf planen lassen (lt. Bucheli nicht zulässig? ) und mit neuer Dichtung wieder verbaut.
Zum Anzugsdrehmoment steht leider im Bucheli nicht allzuviel, außer 87,5 -97,5 Nm. Ich hab einmal den höheren Wert genommen...

Jetzt bilde ich mir ein, gelesen zu haben, dass nach 1000km die Kopfschrauben unbedingt nocheinmal nachgezogen werden sollen, finde aber nichts dazu.
Habt ihr eine Info für mich?

Motor ist ein Benziner 2 Liter J7R mit 107PS.

Danke für eure Hilfe,
Simon

Moin moin,

Mein 2016er Espace treibt mich langsam in den Wahnsinn, erst verreckt das HUD das habe ich aber erfolgreich instandsetzen lassen.. und nun frisst/ verliert der gute Kühlwasser.. beim Planmäßigen Ölwechsel konnte ich keine leckage feststellen, auch im öl war kein schmodder.. das AGR wurde vor 40tkm getauscht habe es dann auch gleich auscodieren lassen.
Hat jemand  einen Tip bevor ich zum Händler fahre und die vielleicht nichts finden bzw ihn tot schreiben wollen.
Laufleistung sind 135tkm

Meine Lösung für tiefergelegte Fahrzeuge sind diese, da kürzer.
Passen perfekt in die Aufnahme.

Meyle 014 032 0000
Mercedes A1153200344

Passend bei J11 Ph II und J63

Diese Anschläge werden mit Durchsteckschrauben montiert.
M8 x 40, Inbuskopf.

Ich bin mir bei der Länge der Schrauben nicht mehr ganz sicher, 40 sollte passen aber bitte selbst messen.

Diese Puffer sind deutlich robuster wie die originalen, ich bin überladen plus riesen Anhänger 600km nur auf den Dingern gefahren

VG, Jörg



Hallo zusammen,

ich war vor schon rund 20 Jahren Mitglied im alten Forum und habe euch gerade wiedergefunden.
Baue gerade eine originale Klimaanlage im J11 aus und scheitere am Verdampfer. Ich bringe ihn nicht raus.
Vielleicht hat einer von euch das schon hinter sich.
An der Stirnwand ist ein Zwischenring, mit dem bleibe ich am Kragen der Stirnwand hängen.
Schätze der muß vom Verdampfer getrennt werden, ist aber mit ganz biestigem Schaumzeug verklebt.

So, bevor ich ungeduldig werde und was zerstöre... hat wer den ultimativen Tip?

Und falls jemand den elektrischen Schaltplan hat... in all meinen Plänen kommt die Klima nicht vor :/

Bedanke mich im Voraus für sachdienliche Hinweise!

Jörg, mit 2x J117

Hallo zusammen,

Ich suche dringend einen Vorwiederstand für meinen Heizungslüfter ( siehe Fotos)
Fahrzeug ist ein 94ér Espace 2,2 J63

Nachrichten diesbezüglich auch als PN möglich.

MfG d´r Micha

Angehängte Dateien

Thumbnail(s)


Guteen Tag,

ich hab ein Problem und hab mich deswegen extra bei euch angemeldet um eure Hilfe aufzusuchen :-)

Habe folgendes Problem mit einem Espace 3 2.0 16V

Hab die Frage schon bei Motortalk gestellt. Ich weiß nicht ob ich das hier reinverlinken darf deswegen kopiere ich den Text einfach mal.

Der Espace ging während des fahrens aus. Ich habe alles kontrolliert was mir eingefallen ist, OT Sensor, Wegfahrsperre, Masse Anschlüsse usw.

Auch die Relais habe ich mal mit 2 neuen durchgetauscht. Am Kabel an der Pumpe kommt kein Strom an. Gebe ich 12V auf die Pumpe läuft sie und der Wagen springt an, also Zündfunke ist da, Wegfahrsperre wird anständig deaktiviert und die rote Lampe geht aus, Relais wurden erneuert und mehrmals umgesteckt usw.
Das genaue Relais der Pumpe zu ermitteln ist ja auch mit dem gesamten Internet der Welt nicht so einfach. Eines der 4 aus dem Motorraum :-)

Sogar das Zentralsteuergerät aus dem Fußraum des Beifahrer neben den Sicherungen wurde eingeschickt und von Tachopix überholt. Es gab Probleme mit dem Display und den Wischern, die haben ihre Funktion eingestellt. Das geht jetzt alles wieder, Display funktioniert wunderbar, auch die rote WFS Lampe geht wie schon geschrieben aus, aber die Pumpe macht gar nichts. Ich habe direkt gemessen mit jemanden der den Motor gestartet hat während ich unten gemessen habe. Kein Strom, gebe ich Strom drauf schnurrt die Pumpe und der Motor startet und läuft wunderbar. Tankanzeige funktioniert auch.

Feuchtigkeit oder Gammel bei den Steckern ist auch nicht zu finden.
Sicherungen habe ich auch alle die ich finden konnte kontrolliert.
Was kann ich noch machen ? Bin eher der Mechaniker als Elektriker. Kann mir auch nicht vorstellen das ein Kabel tatsächlich defekt ist. Das passiert ja nicht plötzlich beim fahren. Es gab vorher gar keine Probleme, es kam ziemlich plötzlich.

Habe auch einen Gutmann Tester und kann Ansteuerung, OT Signal, Wegfahrsperre alles auslesen und per Diagramm anzeigen lassen.
Jemand ein Tip wo ich noch den Wurm finden kann ? Gibs noch ne extra Sicherung versteckt ? Kann das Motorsteuergerät im Motorraum damit zu tun haben ?
Logisch würde ich jetzt vorgehen in dem ich bei abgezogenem Relais in den Kontakten der Relaisfassung messe ob dort dann geschaltetes Plus ankommt. Eigentlich isses nicht viel an Kabel. Der Stecker an der Pumpe hat ja nur 4 Anschlüsse, 2 für den Tankgeber und 2 für Plus Minus Pumpe. Ist aber schwer zu verfolgen wo die beiden Dicken den Verlauf nehmen.
Ich Danke Euch"


Welches ist überhaupt das Relais für die Pumpe ? Mein Tester kann das nicht unter Bauteeile ansteuern oder ähnliches. Anleitungen habe ich nicht und in dem Deckel ist auch nichts zu lesen. Das untere Blauweiß markierte dürfte es nicht sein denn das wird warm bei Zündung an.



Gibt es ein Bild welches Relais es genau ist ? Finde im Internet nix und muss jetzt den Kabelbaum durchmessen, die geht leider durch einen Holm und schwer zugänglich hoch von unten nach oben zum scharzen Kasten und hat auch Abzweigungen.

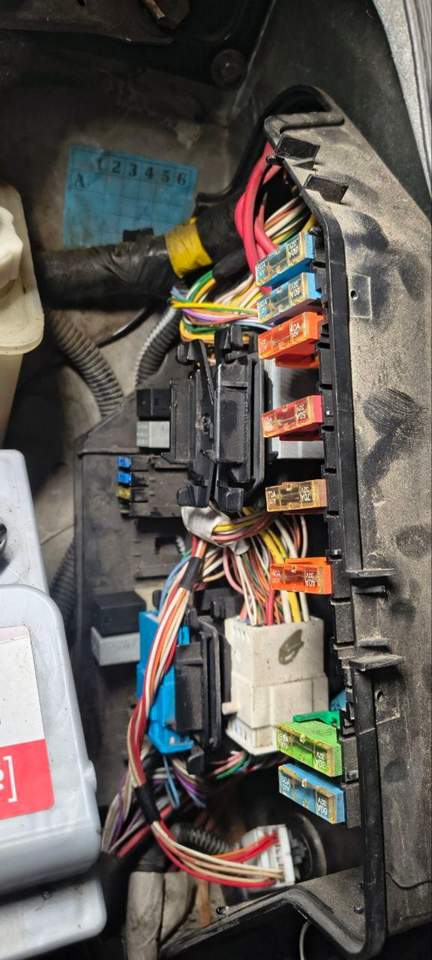

Welches dieser 4 markierten ist es denn :



Ich bin jetzt gedanklich dabei ein Relais mit Sockel neu zusetzen und die Pumpe neu anzusteuern mit Sicherung und An/Aus Schalter auf geschaltetem Plus.




Vielen Dank für eure Hilfe

Ein ganz liebes Hallo an Euch,


als ich heute Nachmittag zu meiner Freundin fahren wollte und dem Motor gestartet habe, erschien plötzlich die Meldung

" Batterielader defekt "

Also Motor aus und Besuch abgesagt.

Mein Schatzi kam eine Stunde später und hat sich das angeschaut.
Er sagte, dass die Batterie nicht mehr geladen wird.
Da der Trecker schon 15 Jahre ist, möchte er eine neue Lichtmaschine einbauen.
Er möchte an der alten Lichtmachine keine Reparaturversuche unternehmen.
Als wir vorhin im Net. nach einer neuen Lichtmaschine geguckt haben, stellten wir fest, dass es mehrere Varianten gibt.
Schatzi meinte, dass es die starke Variante mit viel Strom sein muss.
Da er das Program nicht hat, möchte ich die Forenmitglieder bitten mir die richtige
Ersatzteilnummer zu geben.
Mein Wohnzimmer ist Baujahr 2010 und hat 173 PS.

Schatzi hat hier auch irgendwelche Daten eingetragen.
Keine Ahnung was er damit meint.
Ich noch nicht mal eine Nockenwelle von einer Dauerwelle unterscheiden.

Viele liebe Grüsse

Cila JK

Hallo zusammen;

Ich fahr ihn seit Oktober 2024. Anfangs hat nur die Stufe 3 keine Funktion gehabt.
Neulich ist Stufe 2 auch ausgefallen. Stufe 1 und 4 laufen noch . Kann mir jemand sagen was da faul ist ?
Ich hab schon einige ähnliche Artikel hier gelesen aber so sonderbares Phänomen hat ich noch nicht.
Kurrioserweise klicken die Relais hörbar beim Drehen des Schalters und die zuständigen Sicherungen sind auch intackt.
Ich bin etwas ratlos.

Danke schon mal im Vorraus

MfG d´r Micha
